Mikil nákvæmni straumspennur

Dixsen abo -100 mikil nákvæmni straumspennur sem eru hannaðir fyrir nákvæmni með miklum straumum mælingar, táknar Dixsen ABO -100 sjálfstæða nýsköpun okkar með þriggja áratuga tæknilegri sérfræði . lykilaðgerð Uppsetningarvalkostir, óvenjulegir 0 . 2s Nákvæmni flokksárangur, breitt mælingarsvið meðhöndlun 800a til 3000a aðalstrauma . Þessi spennir er sérstaklega hentugur fyrir valdakerfi, orkustjórnunarlausnir og iðnaðarforrit sem krefjast áreiðanlegra mælinga á háum straumi.

Hringdu í okkur

Lýsing

Hvað er núverandi spennir?

Núverandi spennir (CT) er tæki sem breytir háum aðalstraumum í lægri, staðlaðan auka strauma fyrir örugga og nákvæma AC mælingu . það gegnir lykilhlutverki í raforkukerfum, mælingum og verndarforritum .

Hvernig núverandi spennir virkar:

Vinnureglan um núverandi spennir (CT) er rafsegulörvun, svipað og venjulegs spenni . Eftirfarandi er einföld undirdeild:

Hvernig virkar það:

Aðal vinda - ber stóran straum frá rafmagnslínunni (E . g . 100 a, 1000a) .

Secondary Winding - býr til hlutfallslega lágan straum (venjulega 5a eða 1a), notað til að mæla eða vernda tæki .

Snúa hlutfall (n₂/n₁) - skilgreinir hlutfallslegan þátt milli aðalstraumsins og aukastraumsins .

Dæmi: 1000: 5 ct gefur til kynna að 1000a aðal- og framhaldsstundir → 5A sinnum .

Lykilatriði núverandi spennara:

1. mettun: verður að forðast kjarna mettun við bilunarskilyrði (mikilvægt fyrir vernd CT) .

2. Nákvæmniflokkur
- Skilgreinir nákvæmni við tilgreindar aðstæður:
- Mæling cts (E . g ., 0 . 2, 0,5, 1.0): mikil nákvæmni fyrir mælingu.
- vernd CTS (E . g ., 5p, 10p): Einbeittu þér að áreiðanleika meðan á göllum stendur .

3. tíðniviðbrögð
- Venjuleg CTS starfa við 50/60Hz, en sérgrein CTS styðja hærri tíðni (E . g ., til samhæfingargreiningar) .

4. fasa vaktbætur
- Helst ætti CTS að hafa lágmarks fasa tilfærslu milli aðal- og framhaldsstrauma (mikilvæg fyrir valdamælingar) .

Forrit núverandi spennara:

-Harmonic & Power Quality Analysis
-Railway & Traction Systems
-AÐFERÐIR OG PRÓFUN
- ARC Flash Detection & Safety

Mikilvæg öryggisbréf:

Skildu aldrei eftir CT aukabúnað! Þetta getur myndað hættulega háspennu, hættu á tjóni búnaðar eða alvarlegt raflost . Haltu alltaf þeim sem styttast þegar ekki er notað .

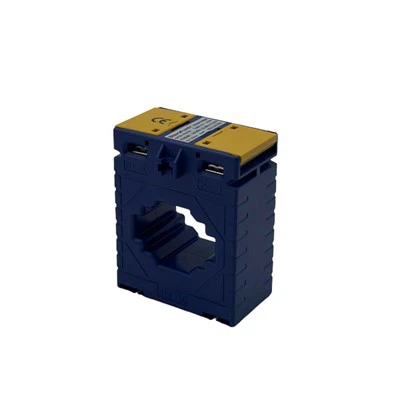

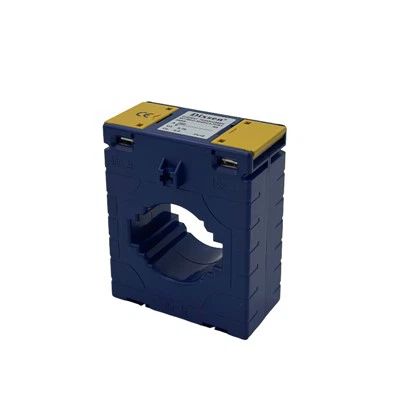

Mikil nákvæmni straumur Dixsen núverandi Transformers líkan -100 - sjálfstæð nýsköpun með betri árangri

Settu fram núverandi skynjarar-Mikil nákvæmni straumur Transformers líkanið ABO -100 sýnir skuldbindingu Dixsen við mælingu á háu nákvæmni, endingu og sveigjanlegri samþættingu.

Nýjungar

1. Tilvísunarflokk nákvæmni
Þróað í fullu samræmi við IEC 61869-2 og alþjóðlegar norm .
Hefðbundið útboð veitir 0 . 5 bekk, með mikilli nákvæmni valkosti sem nær 0,5s, 0,2 og 0,2S forskriftum.

2. sérsniðin stilling
Hreinn auðkennisgluggi - Útrýmir sundur í sundur fyrir skjótar, skilvirkar skoðanir .
Reglugerð innsigli festingar-uppfyllir gagnsstaðla með tamper-sönnun þéttingarbúnaðar .
Sveigjanlegir uppsetningarvalkostir - Festingarmöguleikar pallborðs eða Busbar tryggja eindrægni við fjölbreytt forrit .

3. Sveigjanleg núverandi skynjunarlausn (800A til 3000A)
Hentar fyrir allt frá litlum hringrásum til stórra iðnaðarvélar .

4. Rugged & Secure Design
Smíðað með háu línulegum segulmagni til skilvirkni, varin með eldföstum (flokkur V 0) girðing fyrir hörð umhverfi .

Af hverju að velja Dixsen 'S núverandi Transformers líkan ABO -100

Sannað sérfræðiþekking-Áratug R & D tryggir frammistöðu í efsta sæti .
Sérsniðnir valkostir - margar uppsetningaraðferðir og nákvæmni flokka .
Tamper-sönnunarhönnun-Lead Seal Hole eykur samræmi við þjófnað .
Alheimsstaðlar samræmi - uppfyllir IEC og aðrar vottanir .

Með núverandi Transformers líkan Dixsen ABO -100 fá viðskiptavinir mjög nákvæmar, öruggar og aðlögunarhæfar lausnar fyrir nútíma kraftmælingarþörf .

Breytur

Líkan	Hlutfall (a)	Burða (VA)
Líkan	Hlutfall (a)	Flokkur: 0,5s	Flokkur: 0,5
Abo -100	800/5	5	10
Abo -100	1000/5	5	10
Abo -100	1200/5	7.5	10
Abo -100	1500/5	7.5	10
Abo -100	1600/5	7.5	10
Abo -100	2000/5	10	10
Abo -100	2500/5	10	10
Abo -100	3000/5	10	10
